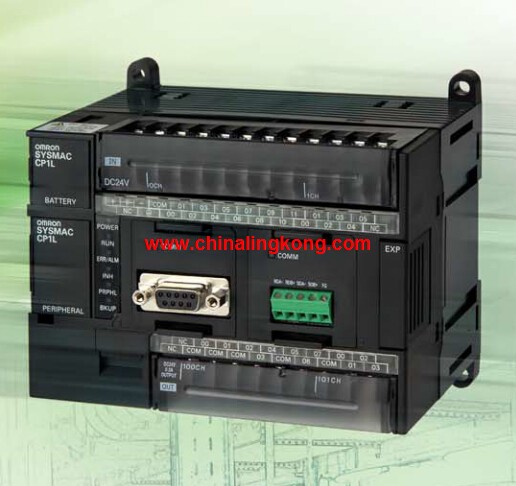

欧姆龙CP1L-L14DT1-DPLC(配备USB端口型)欧姆龙CP1L-L14DT1-D
欧姆龙CP1L-L14DT1-D说明书手册
CP1L-L14DT1-D 选型资料选型手册
CP1L-L14DT1-D 操作手册
CP1L-L14DT1-D 编程手册
CP1L-L14DT1-D 安装手册
CP1L-L14DT1-D 操作手册
CP1L-L14DT1-D 安装手册
CP1L-L14DT1-D 编程手册
CP1L-L14DT1-D 参考手册
CP1L-L14DT1-D 安全注意事项
CP1L-L14DT1-D 通信指令参考手册

欧姆龙CP1L-L14DT1-D产品信息及技术参数:

品牌: 欧姆龙
名称: PLC(配备USB端口型)
型号: CP1L-L14DT1-D
内存容量:5K步。
高速计数器 :100kHz 4轴。
脉冲输出:100kHz 2轴。
(仅限晶体管型)。
电源:DC电源。
输出形式:晶体管(源型)。
输入:8点。
输出:6点。
标配Ethernet通信功能的CP1L-EM型,CP1L-EL型。
脉冲输出功能 标配2轴,在高精度的定位控制中发挥巨大威力。
高速计数器功能 标配单相4轴,只需1台即可轻松实现多轴控制。
中断输入功能 最多配备6点,凭借指令的高速处理,有助于整个装置的高速化。
串行通信功能 最多支持2个端口,可根据选项板任意选择RS-232C、RS-485。
配备外设USB端口的CP1L-M型,CP1L-L型。
也可利用结构化文本(ST)语言简单运行运算功能。
可使用CP1W系列的单元,扩展性超群。
可利用LCD显示设定功能轻松维护和调试(利用选项板实现)。
配备Ethernet端口。
性价比极高的可编程控制器。
标配Ethernet端口的CP1L-EM型,CP1L-EL型。
标配外设USB端口的CP1L-M型,CP1L-L型。
可利用功能块(FB)功能将梯形图程序模块化。

欧姆龙CP1L-L14DT1-D其它性能说明:
通信接口:RS-232C或者RS422/485。
可以为每个端口单独规定协议宏、Host Link通信、NT链接、串行网关。
支持与外部设备高速连接的串行通信单元
每个串行通信单元都提供了两个串行通信端口: RS-232C 和RS-422A/485,
并且可分别为协议宏、上位链接、 NT链接、串行网关和无协议中的每个端口设定串行通信方式欧姆龙CP1L-L14DT1-DCP1L-L14DT1-D
向CPU装置或扩展装置安装最多16个CPU总线单元 (包括这些串行通信单元)可创建带有最多32个串行通信端口的系统。
将NT-AL001RS-232C/RS-442A链接适配器连接到RS-232C端口以启用1:N通信欧姆龙CP1L-L14DT1-D。
通过CJ1W-SCU@2,您可以使用更快的通信速度 (最多230.4kbps)和更快的CPU单元数据传送,以连接到高速外部设备。可用于CPU单元:CQM1H-CPU51/61。
安装位置和板数:在槽1可安装1块板。
串行通信端口(端口1):RS-232C:最大速率19.2kbps,最大距离15m欧姆龙CP1L-L14DT1-D。
串行通信端口(端口2):RS422a/485:最大速率19.2kbps,最大距离500m。
协议(端口1和端口2):每个端口分别设置为上连接,无协议,宏协议,1:1数据连接,1:N模式的NT链接或1:1模式NT链接欧姆龙PLC(配备USB端口型)。
电流消耗:最大200mA,DC5V。
串行通信板有2个端口,可用来连接上位机计算机,
可编程终端外部串行设备装置或除编程器外的其它编程设备。
与CPU单元的内置端口不同的是,
串行通信板支持协议宏功能,
该功能将改善CQM1H与外部串行设备之间的通信。
串行通信板具有2个端口:RS-232C端口和RS-422A/485端口欧姆龙PLC(配备USB端口型)。
RS422A/485端口支持无适配器的1:N连接(协议宏或1:1 NT连接)。PC卡凹槽:1个PC Card Type II凹槽,插入欧姆龙HMC-EF□□□以使用存储卡欧姆龙PLC(配备USB端口型)。
Ethernet(LAN)端口:1个端口(10/100BASE-TX)。
无需编写梯形编程即可收集数据。
使用现有系统,只需安装SYSMAC SPU单元元并将其添加到I/O表中即可开始数据收集CP1L-L14DT1-D。
使用指定时间或事件作为触触发器以将指定字的内容记录在CPU单元的I/O存储器中欧姆龙CP1L-L14DT1-D。
在数据存储模式中,可使用多达65个数据收集模式,
其中含一个基本收集模式和数据收集模式1~64。
将收集模式与事件相结合可同时收集众多类型的数据。
